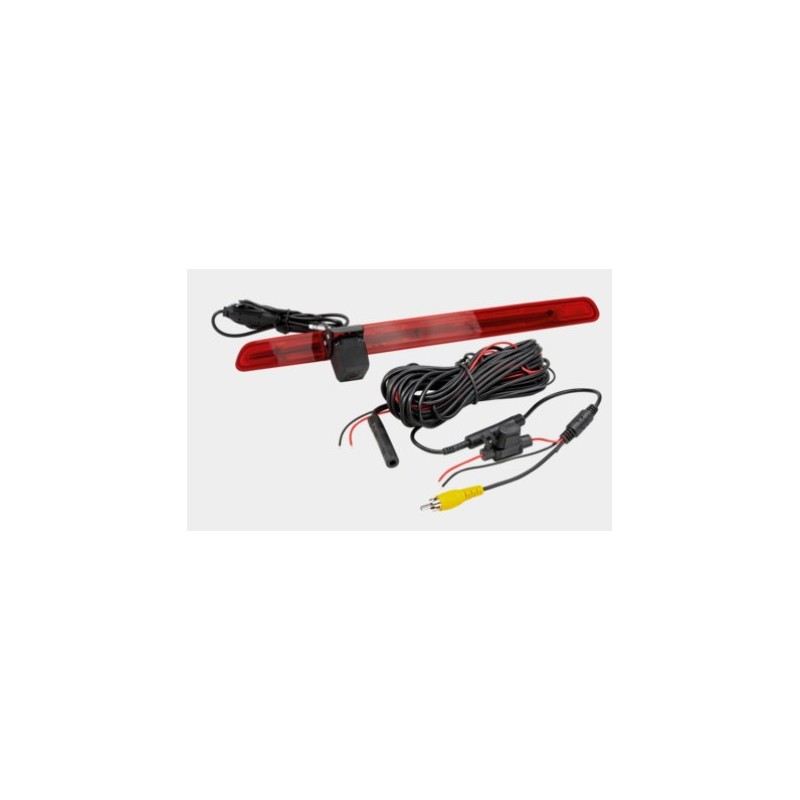

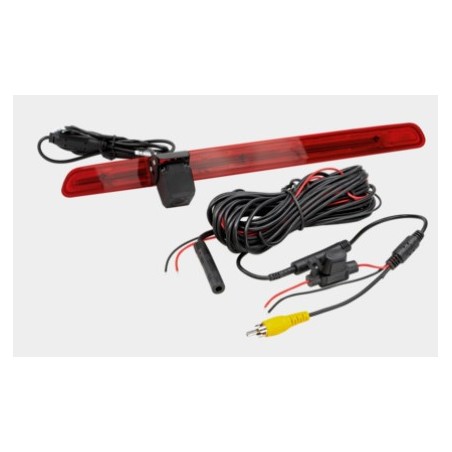

CAMARA DE MARCHA ATRAS VW T6.T6.1 1 PUERTA

Cámara de visión trasera VW VW T6 (7HC) 07/2015 - 08/2019 con puerta trasera simple* VW T6.1 (7HC) 11/2019 - 2023 con puerta trasera simple Para sustituir la tercera luz de freno OEM con líneas guía / ángulo de visión ajustable Nota: Las cámaras acv son aptas para un funcionamiento continuo. Antes de la instalación: compruebe el ángulo de visión y la alineación de la cámara en el lugar de instalación con un monitor de prueba. Tensión de funcionamiento de la cámara: +12 V Alimentación de la cámara: +12 V Conexión: Rojo: +12 V conmutado con fusible estable Negro: conexión a tierra de la carrocería RCA(m) amarillo: vídeo Puente: Verde: activación/desactivación de las líneas guía *Vehículos con otra geometría de luz de freno > esquinas inferiores redondeadas: Cámara de visión trasera VW T5(7H)/T6(7HC) con puerta trasera simple Artículo: 771000-6070 Características del producto: Diseño: Plástico Color: Negro / Rojo Extras: Líneas de guía mediante puente / Ángulo de visión ajustable Sensor de imagen: CMOS de 1/3" Sistema de TV: NTSC Píxeles efectivos: 976 x 592 Objetivo: 1,9 mm / F 2.0 Resolución: 600 líneas de TV Ángulo diagonal del objetivo: 160° + 5° Ángulo de visión: Horizontal: 115°, Vertical: 75° + 5° Clasificación IP: IP 68 Terminal: Miniconector de 4 pines (macho) de 5,2 mm Alimentación: CC 12 V + 10 % Temperatura de funcionamiento: -30 °C - 75 °C Temperatura de almacenamiento: -40 °C - 80 °C Medidas: Ver la tercera luz de freno OEM Conector flexible en la cámara 1 m +/-: Conector de sistema ACV de 4 pines (m) Ø5,2 mm 1 puente Cable de extensión de 6,5 m +/-: Conector de sistema ACV de 4 pines (h) Ø10 mm / Conector de sistema ACV de 4 pines (m) Ø5,2 mm Cable de alimentación rojo de 3 m +/-: Conexión a la cámara / Conexión de la luz de marcha atrás al monitor Cable de tierra negro de 3 m +/-: Conexión directa de la carrocería/GND a la cámara / Conexión directa de la carrocería/GND al monitor Cable conector de 20 cm +/-: Conector de sistema ACV de 4 pines (h) Ø10 mm Rojo: Alimentación Negro: GND RCA (m) Amarillo: Vídeo Accesorios de instalación: Conexión de la cámara a las interfaces: Relé de estado sólido de cierre 2 V-12 V/1,5 A máx. > Artículo: 40-AD-REMOTE Conexión de la cámara a la marcha atrás Luz: Señal del interruptor de marcha atrás del estabilizador de voltaje de la cámara de visión trasera > Artículo: 771000-6100 Accesorio opcional: Extensión de cable para cámara ACV de 5 m > Artículo: 771000-6305 Extensión de cable para cámara ACV de 10 m > Artículo: 771000-6310 Extensión de cable para cámara ACV de 15 m > Artículo: 771000-6315
