antes de la instalación > compruebe el ángulo de visión y la alineación de la cámara en el lugar de instalación con un monitor de prueba
voltaje de funcionamiento de la cámara: +12V
fuente de alimentación de la cámara: +12
conexión:
rojo: cámara 1 con fusible de carga estable y conmutada de +12 V
Azul: cámara 1 de tierra directa de carrocería/GND
amarillo: cámara 2 con fusible de carga estable y conmutada de +12 V
Blanco: masa directa de carrocería/GND
RCA(m) amarillo: cámara de vídeo 1
RCA(M) blanco: cámara de vídeo 2
conexión a monitor con 2 x entrada de vídeo
conexión a monitor con 1 x entrada de vídeo:
Conmutador de vídeo 2x RCA(f)>1x RCA(m) +12V disparador > artículo: 771000-5008

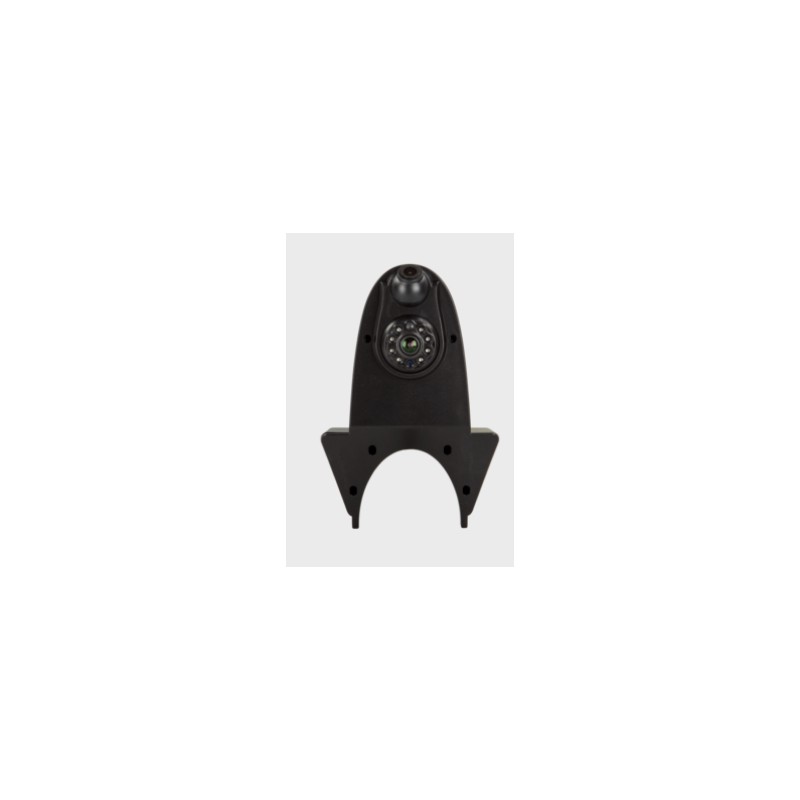

Cámara característica del producto:
Diseño: plástico
De color negro
Extras: vista nocturna / ángulo de visión ajustable 20° / 2 lentes de cámara
Sensor de imagen: CMOS de 1/3"
Sistema de televisión: NTSC
Píxeles efectivos: 976 x 592
Lente: 1,9 mm / F 2.0
Min.Lux: 0 Lux con vista nocturna activa
Resolución: 600 líneas de TV
Ángulo de visión cámara 1: horizontal 105 +5° vertical 75 +5°
Ángulo de visión cámara 2: horizontal 48 +5° vertical 34 +5°
Clasificación IP: IP68
Terminal: conector del sistema de 7 pines (f)
Tensión de funcionamiento: +12 V CC
Fuente de alimentación: +12 V CC
Consumo actual: 200 mA durante la función de vista nocturna activa
Temperatura de funcionamiento: -20°C - 75°C
Temperatura de almacenamiento: -40°C - 85°C
Medidas: L / An / Al - 205 mm / 128,5 mm / 55,4 mm
Coleta a la cámara 60cm +/-:
Conector del sistema de 7 pines (m)
Cable de extensión 10m +/-:
Conector del sistema de 7 pines (m) / Conector del sistema de 7 pines (f)
Cable conector 20cm +/-:
Conector del sistema de 7 pines (m)
rojo: fuente de alimentación
azul: TIERRA
amarillo: fuente de alimentación
blanco: TIERRA
RCA(m) amarillo: vídeo
RCA(m) blanco: vídeo
Accesorios de instalación:
Conexión de la cámara a las interfaces:
Relé estado solido cierre 2V-12V/1,5A max > articulo: 40-AD-REMOTE
Conexión de la cámara a la luz de marcha atrás:
Señal de interruptor de marcha atrás del estabilizador de voltaje de la cámara de visión trasera > artículo: 771000-6100
771000-6010-2
