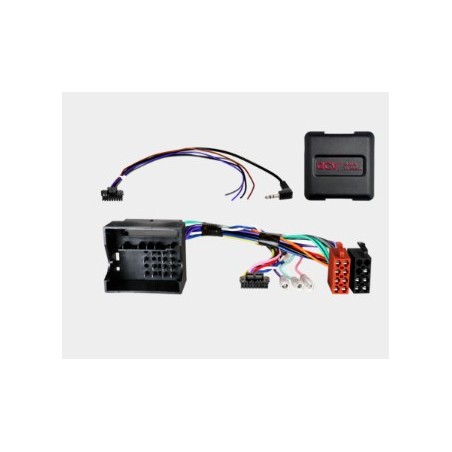

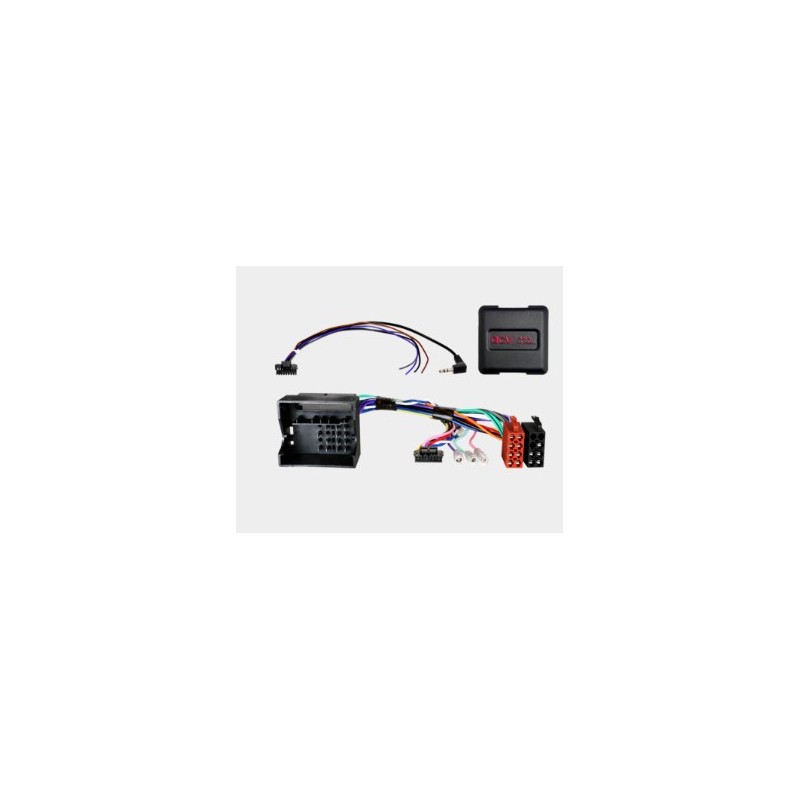

INTERFACE MANDOS EN VOLANTE SEAT/SKODA/VW

Bus CANConector: Quadlock VAG de 40 pinesConector: SWC OEM > conector de 3,5 mm / cable sueltoVehículos sin sistema amplificado OEMVehículos con sistema amplificado OEM:SWC Audi/Seat/Skoda/VW diversos vehículos Quadlock > artículo: LFB 42a-1324-001Vehículos Seat sin Seat Exeo (3R) 03/2009 - 05/2013Vehículos Skoda con Bolero / Stream OEM HUVehículos Skoda con Amundson / Columbus OEM Sat NavVehículos Skoda sin Technisat OEM HUVehículos con RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 OEM HUVehículos con RNS315 / RNS510 OEM Sat NavVehículos sin RCD320 OEM HU con conector ISOvehículos sin sistema amplificado OEMConfiguración de los interruptores DIP para el fabricante del dispositivo de reequipamiento (consulte el manual)Aplicación del vehículo:Seat Alhambra (7N) 10/2010 - 04/2015 Seat Altea (5P) 06/2004 - 03/2009 Seat Altea (5P) 04/2009 - 07/2015 Seat Ibiza (6J) 06/2008 - 02/2012 Seat Ibiza (6J) 03/2012 - 06/2015 Seat Leon (1P) 09/2005 - 03/2009 Seat Leon (1P) 04-2009 - 11/2012 Seat Mii (AA) 12/2011 - 06/2019* Seat Toledo (5P) 01/2005 - 10/2009 Seat Toledo (NH) 03/2013 - 05/2015 Skoda Skoda Citigo (AA) 06/2012 - 05/2017* Skoda Fabia (5J) 03/2007 - 04/2010 Skoda Fabia (5J) 06/2010 - 6/2014 Skoda Octavia (1Z) 06/2004 - 05/2009 Skoda Octavia (1Z) 01/2009 - 03/2013 Skoda Rapid (NH) 10/2012 - 04/2015 Skoda Roomster (5J) 09/2006 - 04/2010 Skoda Roomster (5J) 06/2010 - 02/2015 Skoda Superb (3T) 07/2008 - 05/2013 Skoda Superb (3T) 06/2013 - 05/2015 Skoda Yeti (5L) 08/2009 - 10/2013 VW Amarok (2H) 03/2010 - 8/2016 VW Escarabajo (16) 11/2011 - 06/2016 VW Caddy III (2K) 10/2003 - 08/2010 VW Caddy III (2K) 09/2010 - 04/2015 VW Caddy IV (DU) 06/2015 - 09/2020** VW CC (3C/35) 06/2008 - 08/2016 VW Eos (1F) 05/2006 - 10/2010 VW Eos (1F) 10/2010 - 04/2015 VW Fox (5Z) 04/2005 - 08/2011 VW Fusca (Brasil) 2005 - 11 VW Golf V (1K) 11/2003 - 09/2008 VW Golf V (1KM) 06/2007 - 10/2009 VW Golf V Plus (1KP) 01/2005 - 02/2009 VW Golf VI (1K) 11/2008 - 09/2012 VW Golf VI (1KM) 11/2009 - 04/2013 VW Golf VI Plus (1KP) 03/2009 - 01/2014 VW Jetta III (1K5/1KM) 09/2005 - 10/2010 VW Jetta IV (162) 01/2011 - 08/2014 VW Magotan (Asia) 2005 - 2011 VW Pass en B6 (3C2) 11/2005 - 07/2010 VW Passat B6 (3C5) 08/2005 - 07/2010 VW Passat B7 (3C/362) 11/2010 - 10/2014 VW Polo IV (9N) 03/2005 - 03/2009 VW Polo V (6R) 06/2009 - 01/2014 VW Scirocco III (13) 08/2008 - 04/2014 VW Sagitar (China) 2005 - 2011 VW Sharan II (7N) 08/2010 - 04/2015 VW Suran 2009 - 2015 VW Tiguan I (5N) 10/2007 - 02/2011 VW Tiguan I (5N) 06/2011 - 04/2016 VW Touareg I (7L) 11/2006 - 02/2010 VW Touran (1T) 01/2003 - 09/2006 VW Touran (1T) 11/2006 - 04/2010 VW Touran (1T) 08/2010 - 04/2015 VW UP! (AA) 12/2011 - 06/2016* VW Vento (México) 2005 - 2011 Se proporcionan las siguientes señales:Los vehículos reimportados o los vehículos con software diferente pueden ser incompatibles en funciones.rojo: pinza de encendido de +12 V 15naranja: pinza de iluminación de +12 V 58violeta/blanco: señal de marcha atrás de +12 Vrosa: señal de pulso de velocidadverde: señal de freno de estacionamiento GNDSalidas de capacidad de carga: 250 mA máx.Requisito de corriente superior a 250 mA:Resistencia de la bobina de 1 relé 75 Ohm mín.Resistencia de la bobina de 2 relés 150 Ohm mín.SWC*Vehículos sin sistema amplificado OEM**Vehículos con Composition Audio MIB Entry OEM HU con AUX/SD/USB frontalInstrucciones generales de instalación:Verificación:1: Compruebe todas las funciones de funcionamiento y de configuración del vehículo de la OEM HU.2: Desconecte la OEM HU sin tensión.3: Compruebe que todas las conexiones de la interfaz estén correctas sin tensión.Conexión y secuencia de conexión:1: Compruebe los ajustes y la configuración del hardware de la interfaz sin tensión.2: Compruebe la configuración del cable de conexión de la HU sin tensión.3: Conecte el cable de conexión de la HU según las instrucciones de funcionamiento de la HU de reequipamiento.4: Conecte todas las demás conexiones según las instrucciones de funcionamiento de la HU de reequipamiento.5: Conecte toda la instalación al vehículo con la conexión principal en último lugar.6: Configuración del software de la interfaz según las instrucciones del texto del artículo y del manual.7: Configure la HU de reequipamiento según las instrucciones de funcionamiento del dispositivo de reequipamiento, control remoto del volante/cámara/kit manos libres/alimentación fantasma de antena y otros.8: Prueba de funcionamiento del control remoto del volante y del vehículoCambios en la configuración de la interfaz y del cable de conexión de la HU:1: Cambie la configuración sin tensión2: Reconexión, consulte los puntos 5 a 8 anterioresEn caso de mal funcionamiento de la interfaz o del vehículo:1: Vuelva a instalar la HU OEM2: Opere la HU OEM3: Establezca el apagado del bus CAN4: Verifique la configuración del hardware de la interfaz5: Reconexión después del apagado del bus CAN, consulte los puntos 5 y 6 anterioresMás conexiones, cambios de conexión, conexiones alternativas, conexiones de cables sueltos o extensiones de conexión de cables sueltos especificados en el texto informativo o el manual son solo para fines orientativos y para la información del instalador especializado capacitado.Más conexiones, cambios en la configuración del cable
