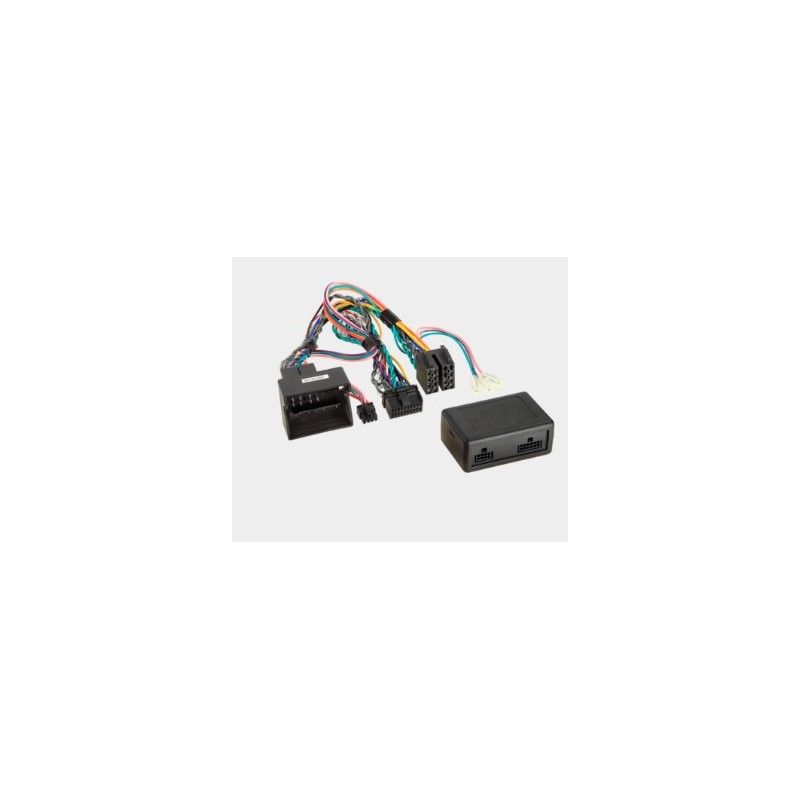

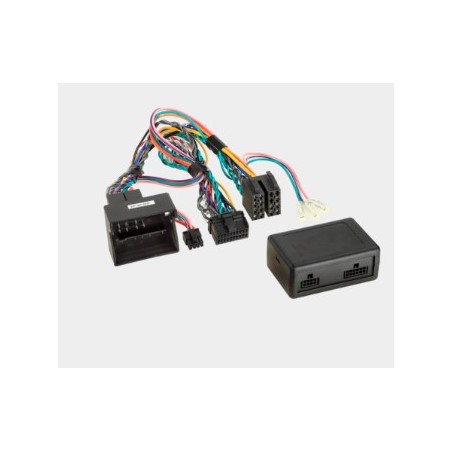

INTERFACE MANDOS EN VOLANTE PEUGEOT

Conector: 40 Pin Quadlock Citroen / Peugeotvehículos con Blaupunkt / Continental / Siemens VDO RD4 OEM HU con mando de control de volumenvehículos con pantalla monocromática Clarion MQ-RD6 OEM Hu y botón giratorio centralvehículos con PDC traserovehículos sin Bosch OEM HUvehículos sin Continental RD45 OEM HU con perilla de control de volumen*/***vehículos sin Magneti Marelli RT3 / RT6 / Harman Becker OEM Sat Navvehículos sin sistema amplificado JBL OEMvehículos sin altavoces traseros OEM > cambiar la conexión del altavoz delantero/trasero del enchufe ISOEl PDC suena en la salida del altavoz traseroVehículos con interruptor PDC > La función de timbre PDC debe estar activada.vehículos con modo ECO > conecte la pinza amperimétrica continua de +12 V 30 a la batería con fusibleSe admiten configuraciones del vehículo (consulte el manual)Aplicación del vehículo:Peugeot 207 (WC) 06/2006 - 06/2009**/***Peugeot 207 (W) 06/2009 - 07/2015**/***Peugeot 208 (C) 04/2012 - 04/2015**/***Peugeot 307 (3/3 Break/3 SW/3 CC) 06/2005 - 03/2009**/***Peugeot 308 (4/4 GTI/4 SW/4 CC) 09/2007 - 07/2015**/***Peugeot 407 (6/6 SW/6 Coupé) 05/2004 - 07/2008Peugeot 407 (6/6 SW/6 Coupé) 02/2006 - 03/2011Peugeot 607 (9) 10/2004 - 04/2009Peugeot 807 (E) 07/2002 - 02/2008Peugeot 807 (E) 02/2008 - 06/2014Peugeot 3008 (OU) 06/2009 - 10/2013Peugeot 5008 (O) 10/2009 - 10/2013Peugeot Bipper (A) 12/2007 - 12/2015Peugeot Experto (X) 02/2007 - 08/2016Peugeot Experto (X) 03/2016 - 2023****Peugeot Socio (7) 05/2008 - 03/2012Peugeot RCZ (4J) 04/2010 - 09/2015Peugeot viajero 03/2016 -2023****Se proporcionan las siguientes señales:rojo: abrazadera de encendido +12V 15naranja: abrazadera de iluminación +12V 58violeta/blanco: señal inversa de +12 Vrosa: señal de pulso de velocidadcapacidad de carga salidas totales: 100 mA máx.requisito actual más de 100 mA:1 resistencia de bobina de relé 75 Ohm mín.Resistencia de bobina de 2 relés 150 Ohm mín.SWCPDC trasero apoyadoconfiguraciones del vehículo admitidas*vehículos con RD45 OEM HU SWC Citroen/Fiat/Peugeot/Toyota40 Pin Quadlock > artículo: 42b-3444741**Vehículos CC SWC Peugeot diferentes vehículos 40Pin Quadlock RD4 HU > artículo: 42spg007***Vehículos CC/vehículos con interfaz de timbres HU OEM RD45 BMW/Citroen/Peugeot/Fiat/Ford/Volvo > artículo: can-pdc****Vehículos con PDC y pantalla monocromática OEM HU Clarion MQ-RD6 y botón giratorio central****La configuración del vehículo no es compatible.Solicitud de HU:Cable SWC 42s/acv > Alpine Jack: 42ctalpineleadCable SWC 42s/acv > Parrot 4 Pin: cable 42ctasteroidCable SWC 42s/acv > Bosch-Blaupunkt >2010 Mini ISO: 42ctblaupunktleadCable SWC 42s/acv > Blaupunkt/China HU/ Kenwood 3 hilos: 42ctchinahuleadCable SWC 42s/acv > Clarion Jack: 42ctclarionleadCable SWC 42s/acv > JVC 1 cable/Jack: 42ctjvcleadCable SWC 42s/acv > Kenwood 1 cable: 42ctkenwoodleadCable SWC 42s/acv > Multilead diferente HU: 42ctmultileadCable SWC 42s/acv > Multilead diferente HU/Pioneer 2022>: 42ctmultilead3Cable SWC 42s/acv > Multilead diferente HU/Pioneer 2022>: 42ctmultilead5Cable SWC 42s/acv > Panasonic 1 cable: 42ctpanasonicleadCable SWC 42s/acv > Blaupunkt/Kenwood/Pioneer Jack: 42ctpioneerleadCable SWC 42s/acv > Pioneer AVH/DMH/SPH 2022> Jack a granel: 42ctpioneerlead2Cable SWC 42s/acv > aprendizaje analógico HU: 42ctsmartleadCable SWC 42s/acv > Blaupunkt/Kenwood/Sony Jack: 42ctsonyleadCable SWC 42s/acv > XZent/Zenec 1 hilo: 42ctzenecleadInstrucciones generales de instalación:Verificación:1: Verifique todas las funciones operativas y las funciones de configuración del vehículo del OEM HU.2: Desconectar el OEM HU libre de voltaje.3: Verifique que todas las conexiones de la interfaz sean correctas en un lugar libre de voltaje.Secuencia de conexión y conexión:1: Verifique los ajustes y la configuración del hardware de la interfaz libre de voltaje.2: Comprobar la configuración del cable de conexión radio libre de tensión.3: Conecte el cable de conexión de radio según las instrucciones de funcionamiento del HU actualizado.4: Conecte todas las demás conexiones de acuerdo con las instrucciones de funcionamiento del HU de actualización.5: Conectar toda la instalación al vehículo con la conexión principal en último lugar.6: Configuración del software de la interfaz según las instrucciones del texto del artículo y del manual.7: Configure el dispositivo de actualización de acuerdo con las instrucciones de funcionamiento del control remoto del volante del dispositivo de actualización/cámara/FSE/alimentación fantasma de antena y otros.8: Prueba de funcionamiento del mando a distancia del volante y del vehículoCambios en la configuración de la interfaz y del cable de conexión radio:1: Cambiar configuración sin tensión2: Reconexión ver arriba 5 a 8En caso de mal funcionamiento de la interfaz o del vehículo:1: reinstale el HU OEM2: Operar el HU OEM3: Establecer el bus CAN apagado4: Verifique la configuración del hardware de la interfaz5: Reconexión después del apagado del bus CAN, ver arriba 5 y 6Otras conexiones, cambios de conexión, conexiones alternativas, conexiones de cables sueltos o extensiones de conexión de cables sueltos especificadas en el texto informativo o en el manual son solo para fines orientativos y para información del instalador especializado capacitado.Más conexiónEnviar comentariosPaneles lateralesHistorialGuardadasEl límite de caracteres es 5,000. Usa las flechas para traducir más contenido.
