INTERFACE MANDOS VOLANTE CITROEN,PEUGEOT PARKING

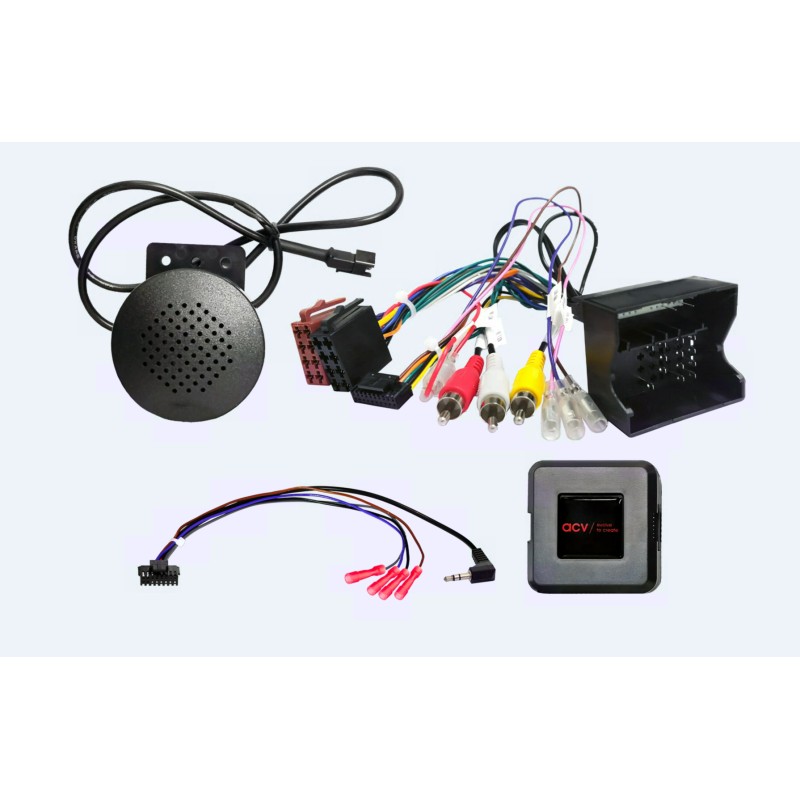

Bus CAN Conector: Quadlock de 40 pines para Citroën/Peugeot Conector: SWC OEM > Jack de 3,5 mm / cable suelto Conector: AUX OEM > RCA(m) rojo/blanco Conector: RCA(m) amarillo no conectado Vehículos con Blaupunkt/Continental/Siemens VDO RD4 OEM HU con control de volumen Vehículos con Clarion MQ-RD6 OEM HU con pantalla monocromática y control giratorio central Vehículos con PDC trasero Vehículos sin Bosch OEM HU Vehículos sin Continental RD45 OEM HU con control de volumen Vehículos sin Magneti Marelli RT3/RT6/Harman Becker OEM Sat Nav Vehículos sin sistema amplificado JBL OEM Vehículos sin altavoces traseros OEM: Timbre PDC a la salida del altavoz trasero Cambiar la conexión del altavoz delantero/trasero del conector ISO Vehículos Peugeot CC: Vehículos con SWC Citroën/Fiat/Peugeot/Toyota Quadlock PDC > Artículo: 42a-1041-008 Vehículos con Continental RD45 OEM HU con control de volumen: Vehículos Citroën/Fiat/Peugeot/Toyota con interruptor PDC Quadlock > Artículo: 42a-1041-008 Vehículos con interruptor PDC: La función de timbre PDC debe estar activada. Vehículos con modo ECO: Conectar la pinza amperimétrica de +12 V a la batería con fusible. Configuración del vehículo compatible (consultar el manual). Configuración del interruptor DIP del fabricante del dispositivo de reequipamiento (consultar el manual). Aplicación del vehículo: Citroën Citroën Berlingo (7) 06/2008 - 03/2012 Citroën Berlingo (7) 04/2012 - 05/2015 Citroën Berlingo (7) 06/2015 - 06/2018 Citroën C2 (J) 12/2004 - 12/2009 Citroën C3 (F) 10/2005 - 01/2010 Citroën C3 (S) 01/2010 - 01/2017 Citroën C4 (L) 11/2004 - 08/2010 Citroën C5 (D) 10/2004 - 04/2008 Citroën C8 (E) 01/2008 - 07/2012 Citroën C8 (E) 07/2012 - 06/2014 Citroën DS3 (S) 03/2010 - 07/2014 Citroën Jumpy (V) 02/2007 - 05/2016 Citroën Jumpy (V) 09/2016 - 01/2024* Citroën Spacetourer (V) 03/2016 - 03/2024* Fíat Fiat Scudo (ZAF 270) 02/2007 - 07/2016 opel Opel Vivaro C (V) 09/2019 - 01/2024* Opel Zafira Life V (V) 02/2019 - 01/2024* peugeot Peugeot 207 (WC) 06/2006 - 06/2009 Peugeot 207 (W) 06/2009 - 07/2015 Peugeot 208 (C) 04/2012 - 04/2015 Peugeot 307 (3/3 descanso/3 SW/3 CC) 06/2005 - 03/2009 Peugeot 308 (4/4 GTI/4 SW/4 CC) 09/2007 - 07/2015 Peugeot 407 (6/6 SW/6 Coupé) 05/2004 - 07/2008 Peugeot 407 (6/6 SW/6 Coupé) 02/2006 - 03/2011 Peugeot 607 (9) 10/2004 - 04/2009 Peugeot 807 (E) 07/2002 - 02/2008 Peugeot 807 (E) 02/2008 - 06/2014 Peugeot 3008 (OU) 06/2009 - 10/2013 Peugeot 5008 (O) 10/2009 - 10/2013 Peugeot Bipper (A) 12/2007 - 12/2015 Peugeot Experto (X) 02/2007 - 08/2016 Peugeot Experto (X) 03/2016 - 04/2024** Peugeot Partner (7) 05/2008 - 03/2012 Peugeot RCZ (4J) 04/2010 - 09/2015 Peugeot Viajero (V) 03/2016 -04/2024** Las siguientes señales son Proporcionado: Los vehículos reimportados o con software diferente pueden presentar incompatibilidad funcional. Rojo: Pinza de encendido +12 V 15 Naranja: Pinza de iluminación +12 V 58 Morado/blanco: Señal de marcha atrás +12 V Rosa: Señal de impulso de velocidad Verde: Señal de freno de estacionamiento GND Salidas de capacidad de carga: 250 mA máx. Requisito de corriente superior a 250 mA: Resistencia de la bobina del relé 1: 75 ohmios mín. Resistencia de la bobina del relé 2: 150 ohmios mín. SWC Compatible con PDC trasero Compatible con ajustes del vehículo *Vehículos con PDC y pantalla monocromática Clarion MQ-RD6 OEM HU y botón giratorio central **No compatible con ajustes del vehículo Instrucciones generales de instalación: Verificación: 1: Compruebe todas las funciones operativas y de configuración del vehículo de la OEM HU. 2: Desconecte la OEM HU sin tensión. 3: Compruebe que todas las conexiones de la interfaz sean correctas sin tensión. Conexión y secuencia de conexión: 1: Compruebe los ajustes y la configuración del hardware de la interfaz sin tensión. 2: Compruebe la configuración del cable de conexión de radio sin tensión. 3: Conecte el cable de conexión de radio según las instrucciones de la unidad de control remoto (HU) de reequipamiento. 4: Conecte todas las demás conexiones según las instrucciones de la HU de reequipamiento. 5: Conecte toda la instalación al vehículo, comenzando por la conexión principal. 6: Configure el software de la interfaz según las instrucciones del texto del artículo y del manual. 7: Configure el dispositivo de reequipamiento según las instrucciones de la unidad de control remoto (control remoto del volante, cámara, FSE, alimentación fantasma de la antena, etc.). 8: Prueba de funcionamiento del control remoto del volante y del vehículo Cambios en la configuración de la interfaz y del cable de conexión de radio: 1: Cambiar la configuración sin tensión 2: Reconexión (ver puntos 5 a 8) En caso de mal funcionamiento de la interfaz o del vehículo: 1: Reinstalar la unidad de control original (HU) 2: Operar la HU original (HU) 3: Establecer la desactivación del bus CAN 4: Comprobar la configuración del hardware de la interfaz 5: Reconexión tras la desactivación del bus CAN (ver puntos 5 y 6) Las conexiones adicionales, los cambios de conexión, las conexiones alternativas, las conexiones de cables sueltos o las extensiones de conexión de cables sueltos que se especifican en el texto informativo o en el manual son solo orientativas y para información del instalador especializado. Conexiones adicionales, cambios en la configuración del cableado o el uso de alternativas
