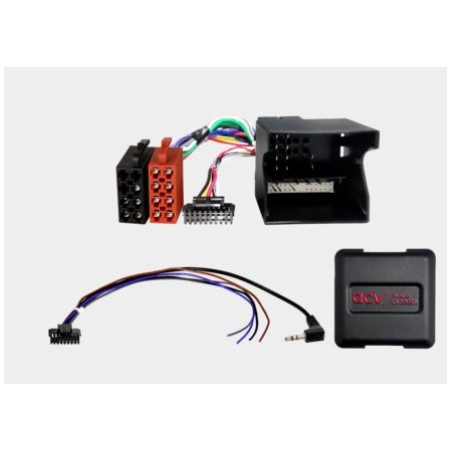

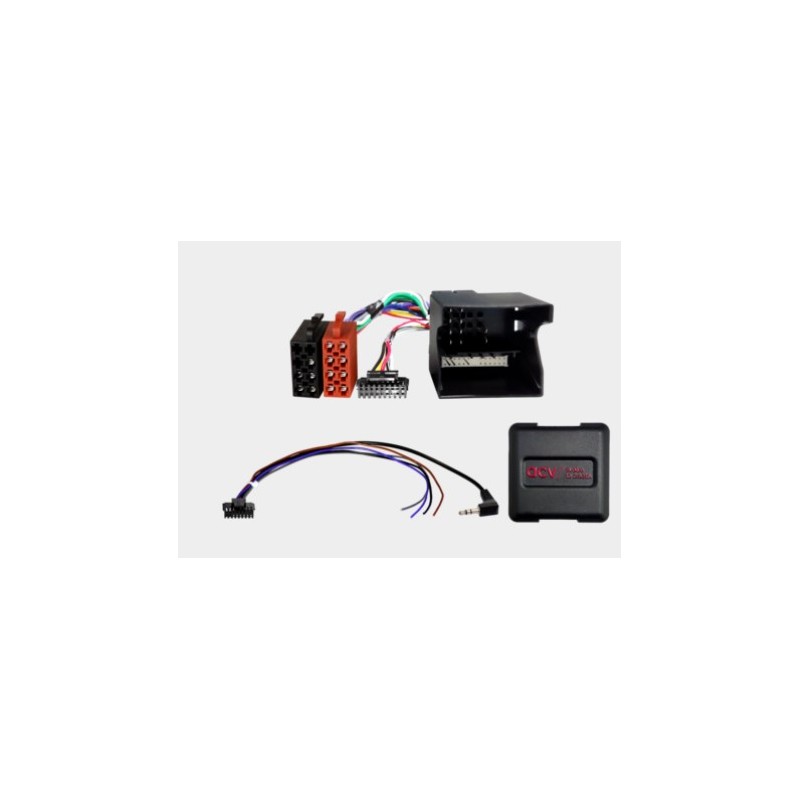

INTERFACE MANDOS EN VOLANTE FORD VARIOS MODELOS

Nota: analógico conector: Quadlock Ford de 40 pines conector: SWC OEM > conector de 3,5 mm / cable suelto vehículos con 5000C / 6000CD / 6006CD OEM HU vehículos analógicos conector de alimentación A: Pin 16 +12 V pinza de encendido 15 Pin 14 pinza de iluminación 58 Conector MQS B: Pin 6 SWC analógico Pin 8 GND SWC analógico Pin 11 +12 V señal de marcha atrás (si está asignada) Pin 12 señal de pulso de velocidad (si está asignada) vehículos sin pantalla a color OEM de 7" Navegador por satélite con cilimatronic integrado Configuración de los interruptores DIP para el fabricante del dispositivo de actualización (consulte el manual) Aplicación del vehículo: Ford C-Max (DM2) 11/2003 - 05/2007 Ford C-Max (DM2) 05/2007 - 09/2010 Ford Fiesta (JH1/JD3) 10/2005 - 09/2008 Ford Enfoque (DA3) 11/2004 - 03/2008 Ford Enfoque (DA3) 02/2008 - 03/2011 Ford Fusión (JU2) 10/2005 - 07/2012 Ford Galaxy II (WA6) 03/2006 - 04/2010 Ford Galaxy II (WA6)05/2010 - 05/2015 Ford Kuga (DM2) 06/2008 - 12/2012 Ford Mondeo III (B4Y/B5Y/BWY) 06/2003 - 04/2005 Ford Mondeo III (B4Y/B5Y/BWY)05/2005 - 06/2007 Ford Mondeo IV (BA7) 06/2007 - 10/2010 Ford Mondeo IV (BA7) 11/2010 - 08/2014 Ford S-Max (WA6) 06/2006 - 04/2010 Ford S-Max (WA6) 05/2010 - 05/2015 Ford Transit (F**6) 07/2006 - 03/2014 Ford Transit Connect (P*2) 06/2006 - 07/2013 Se proporcionan las siguientes señales: Los vehículos reimportados o los vehículos con un software diferente pueden ser incompatibles en cuanto a sus funciones. SWC Instrucciones generales de instalación: Verificación: 1: Compruebe todas las funciones de funcionamiento y las funciones de configuración del vehículo de la HU OEM. 2: Desconecte la HU OEM sin tensión. 3: Compruebe que todas las conexiones de la interfaz estén correctas sin tensión. Conexión y secuencia de conexión: 1: Compruebe los ajustes y la configuración del hardware de la interfaz sin tensión. 2: Compruebe la configuración del cable de conexión de la HU sin tensión. 3: Conecte el cable de conexión de la HU según las instrucciones de funcionamiento de la HU de reequipamiento. 4: Conecte todas las demás conexiones según las instrucciones de funcionamiento de la HU de reequipamiento. 5: Conecte toda la instalación al vehículo con la conexión principal en último lugar. 6: Configuración del software de la interfaz según las instrucciones del texto del artículo y del manual. 7: Configure la HU de reequipamiento según las instrucciones de funcionamiento del dispositivo de reequipamiento: control remoto del volante/cámara/kit manos libres/alimentación fantasma de antena y otros. 8: Prueba de funcionamiento del mando a distancia del volante y del vehículo Cambios en la configuración de la interfaz y del cable de conexión de la HU: 1: Cambiar la configuración sin tensión 2: Reconexión, consulte los puntos 5 a 8 anteriores En caso de mal funcionamiento de la interfaz o del vehículo: 1: Reinstale la HU OEM 2: Ponga en funcionamiento la HU OEM 3: Establezca el apagado del bus CAN 4: Compruebe la configuración del hardware de la interfaz 5: Reconexión después del apagado del bus CAN, consulte los puntos 5 y 6 anteriores Las conexiones adicionales, los cambios de conexión, las conexiones alternativas, las conexiones de cables sueltos o las extensiones de conexión de cables sueltos que se indican en el texto informativo o en el manual son solo orientativas y solo sirven para informar a un instalador especializado capacitado. Las conexiones adicionales, los cambios en la configuración de los cables del mazo de cables o el uso de conexiones alternativas o extensiones de conexión: 1: Las conexiones y los cambios deben ser realizados exclusivamente por un instalador especializado capacitado. 2: Las conexiones y las modificaciones deben comprobarse antes de la conexión para comprobar si existen aprobaciones del fabricante o condiciones de garantía del fabricante que puedan verse afectadas por las modificaciones. 3: Las conexiones y modificaciones deben comprobarse para comprobar su funcionamiento y corrección midiendo y comparando con el diagrama de asignación de cables del vehículo antes de la conexión. 4: Las conexiones y modificaciones se realizan bajo la propia responsabilidad del usuario sin garantía de funcionamiento. 5: Las conexiones y modificaciones se realizan bajo la propia responsabilidad del usuario sin garantía de daños al vehículo, al dispositivo de reequipamiento o a la interfaz. 6: Las modificaciones al mazo de cables preensamblado pueden invalidar la garantía del producto.
