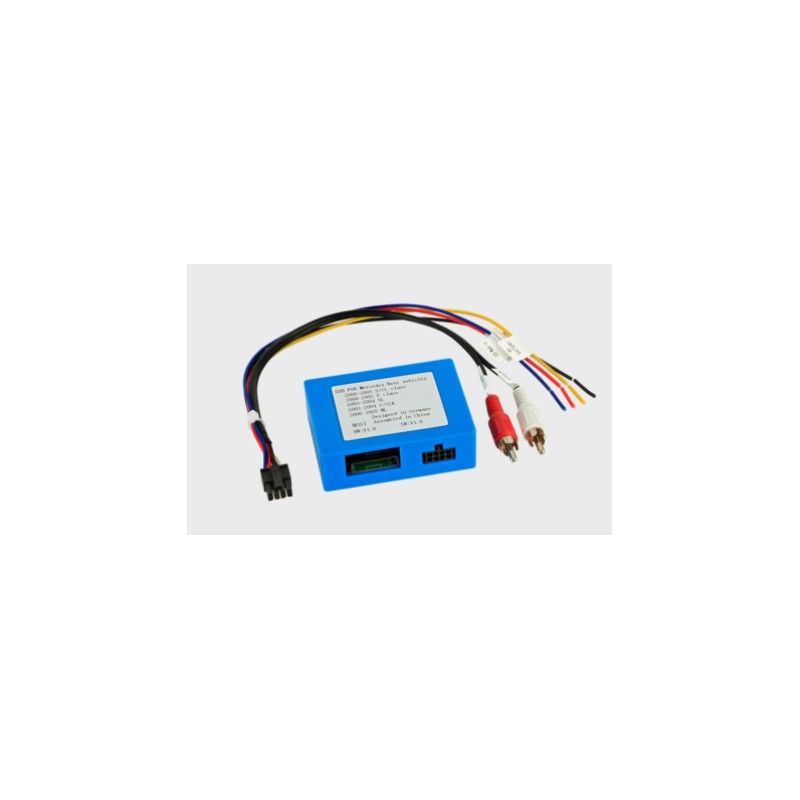

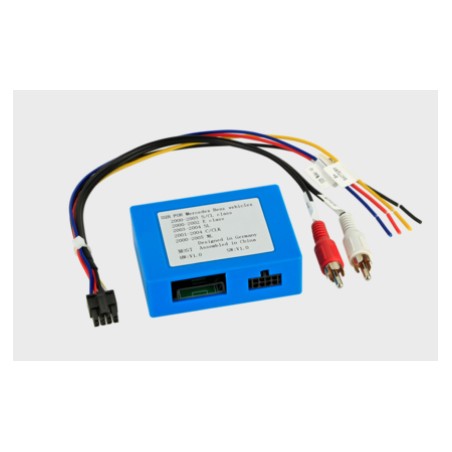

INTERFACE PARA SISTEMA ACTIVO ALTAVOCES MERCEDES

Adaptador de sistema activo Mercedes Los adaptadores de sistema activo mantienen la función de un sistema amplificado OEM. Esto permite la conexión de un HU no original a un sistema amplificado OEM manteniendo al mismo tiempo el amplificador OEM y los altavoces conectados adaptando, haciendo coincidir o convirtiendo las señales de salida de la fuente de señal a la entrada de señal del amplificador OEM. Dependiendo del vehículo y del sistema amplificado OEM instalado, es posible que se pierdan varias funciones, como la configuración del atenuador, el sonido o el subwoofer. En casos individuales, dependiendo del sistema OEM y de la radio reequipada, puede producirse un aumento de ruido o un ruido de encendido o apagado. Compruebe la funcionalidad antes del montaje final. Por favor, póngase en contacto con nuestro equipo de soporte para obtener ayuda. 02431-9645-96 soporte@acvgmbh.de Nota: Conector: sistema amplificado OEM D2B > RCA(m) rojo/blanco conector: cables sueltos Desmontaje del cargador de CD/sintonizador de TV/módulo de teléfono/módulo de navegación por satélite y otros componentes y cierre del anillo D2B: Conector de fibra óptica D2B-ring > artículo: 771000-2104 Vehículos con conector ISO/AMP de 18 pines. vehículos con conector ISO / Mini ISO de 10 pines vehículos con navegador por satélite Comand 2.0 / 2.5 OEM vehículos con Audio 10 / Audio 30 OEM HU con conector ISO / ISO de 10 pines Vehículos con sistema amplificado de bus óptico D2B OEM vehículos sin conector Quadlock de 40 pines vehículos Mercedes Clase SL (R230) 08/2001 - 02/2006 no compatible vehículos sin Audio 50 Comand NTG1 / NTG2 / NTG 2.5 / NTG3 OEM Sat Nav vehículos sin bus óptico MOST25 vehículos Japan-Reimoprt no son compatibles con todas las variantes de software amarillo: pinza de alimentación de corriente de +12 V 30 negro: abrazadera GND 31 rojo: +12V pinza de encendido conmutada 15/ alternativamente para apagar el ruido +12V antena control remoto azul: Salida de datos de amplificador > Conexión de activación D2B azul: sin entrada de +12V Vehículos con cambiador de CD OEM Sat Nav Comand 2.0 / 2.5: Cambiador de CD +12V remoto / abrazadera 15 Conector C1 de 8 pines > Pin 6 Cambiador de CD GND / abrazadera 31 Conector C1 de 8 pines > Pin 5 consulte con el dispositivo OEM antes de la instalación Vehículos con cambiador de CD con conector ISO Audio 10 / Audio 30 OEM HU de 10 pines: Cambiador de CD +12V remoto / abrazadera 15 Conector ISO de 10 pines > Pin 5 Cambiador de CD GND / abrazadera 31 Conector ISO de 10 pines > Pin 6 consulte con el dispositivo OEM antes de la instalación RCA(m) rojo/blanco > retroadaptación de salida de preamplificador frontal HU: atenuador no compatible Aplicaciones de vehículos: Mercedes Clase C (W203) 03/2000 - 01/2005 Mercedes Clase CL (C215) 06/1999 - 02/2004* Mercedes clase CLK (A209/C209) 03/2002 - 04/2005 Mercedes Clase E (W210) 06/1999 - 12/2002 Mercedes ML (W163) 06/2001 - 07/2005 Mercedes Clase M (W163) 06/2001 - 07/2005 Mercedes Clase S (W220) 11/1998 - 09/2005 Mercedes SLK (R170) 03/2000 - 01/2004 *vehículos con navegador por satélite Comand OEM con 2 botones giratorios izquierda/derecha *vehículos sin Comand OEM Sat Nav con botón giratorio izquierdo/interruptores basculantes derecho Opcional: SWC Mercedes diferentes vehículos ISO/10 Pin ISO: 42a-1190-001 SWC diferentes vehículos universal CAN-Bus: 42-1000-001
