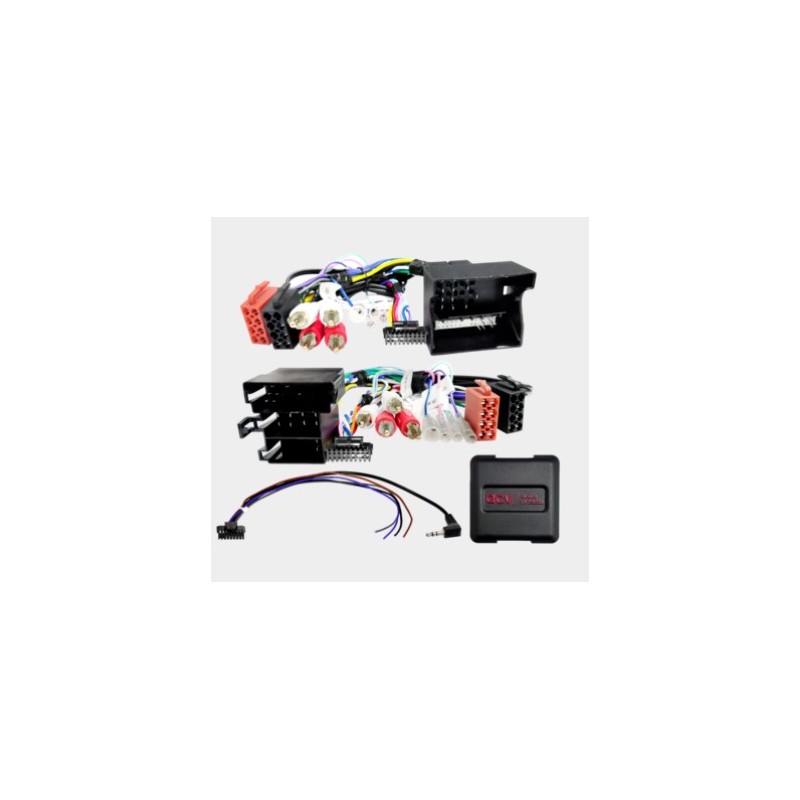

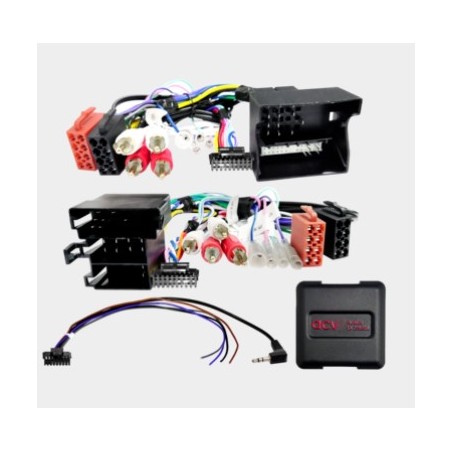

INTERFACE MANDOS EN VOLANTE AUDI SISTEMAS AMPLIFI

CAN Bus conector: ISO / Mini ISO conector: 40 Pin Quadlock VAG conector: OEM SWC > Jack de 3,5 mm / cable suelto conector: sistema amplificado OEM de 2 canales / 4 canales > RCA(m) delantero/trasero azul: control remoto del sistema amplificado de +12 V vehículos con Blaupunkt / Matsushita / Grundig Chorus II / Concert II / Symphony II 1-DIN OEM HU con 2 perillas giratorias vehículos con Blaupunkt / Matsushita / Grundig Chorus II / Concert II / Symphony II 2-DIN OEM HU vehículos con RNS-E 16:9 OEM Nav Sat vehículos sin BNS 5.0 monocromo OEM Sat Nav* HU de actualización con potencia de preamplificador superior a 3 V conector ISO de HU de actualización con salida de preamplificador inferior a 3 V: SWC Audi A3/A3/A4/A6/TT ISO/Mini ISO Amp 2/4 canales > ietm: 4xsad008 compatible con todos los vehículos desde la interfaz LFB: SWC Audi A3/A4/A6/R8/TT 40Pin Quadlock Amp 2/4 canales > artículo: 42xad002 SWC Audi A3/A3/A4/A6/TT ISO/Mini ISO Amp 2/4 canales > artículo: 42xad008 vehículos Audi TT 08/2010 - 04/2010 con sistema de sonido OEM que no funciona: codificación del sistema amplificado desde la activación del bus CAN hasta la activación remota requerida si es posible Dirección J525 > activación 1 remota (0xxx?xx) vehículos con prueba de ruido de apagado del amplificador adicionalmente: filtro de ruido NF GND desacoplar RCA > artículo: 30.5000-01 configuraciones del interruptor DIP para el fabricante del dispositivo de actualización (consulte el manual) Aplicación del vehículo: Audi A1 (8X) 07/2010 - 04/2018** Audi A2 (8Z) 11/1999 - 07/2005 Audi A3 (8L) 08/2000 - 06/2003 Audi A3 (8P) 05/2003 - 04/2005 Audi A3 (8P) 10/2004 - 04/2013 Audi A4 B6 (8E) 11/2000 - 10/2005 Audi A4 B7 (8E) 11/2004 - 02/2009 Audi A6 (C5/B4) 05/2001 - 03/2006 Audi Q3 (8U) 10/2011 - 11/2014** Audi Q3 (8U) 02/2015 - 06/2018** Audi R8 (42) 04/2007 - 05/2015 Audi TT (8N) 09/1998 - 07/2006 Audi TT (8J) 09/2006 - 04/2010 Audi TT (8J) 08/2010 - 04/2014 Se proporcionan las siguientes señales: Los vehículos reimportados o los vehículos con un software diferente pueden ser incompatibles en cuanto a sus funciones. rojo: +12V pinza de encendido 15 naranja: +12V pinza de iluminación 58 violeta/blanco: +12V señal de marcha atrás rosa: señal de impulso de velocidad verde: señal de freno de estacionamiento GND capacidad de carga de las salidas: 250 mA máx. requisito de corriente superior a 250 mA: resistencia de la bobina de 1 relé 75 Ohm mín. resistencia de la bobina de 2 relés 150 Ohm mín. SWC Sistema amplificado OEM de 2 canales/4 canales *vehículos con BNS 5.0 monocromo OEM Sat NavSWC Audi/Seat/Skoda/VW diferentes vehículos 40Pin Quadlock > artículo: 42a-1324-001 **vehículos con Chorus OEM HU con pantalla monocromática Instrucciones generales de instalación: Verificación: 1: Compruebe todas las funciones de funcionamiento y las funciones de configuración del vehículo de la OEM HU. 2: Desconecte la OEM HU sin tensión. 3: Compruebe que todas las conexiones de la interfaz estén correctas y sin tensión. Conexión y secuencia de conexión: 1: Compruebe los ajustes y la configuración del hardware de la interfaz sin tensión. 2: Compruebe la configuración del cable de conexión de la HU sin tensión. 3: Conecte el cable de conexión de la HU según las instrucciones de funcionamiento de la HU de reequipamiento. 4: Conecte todas las demás conexiones según las instrucciones de funcionamiento de la HU de reequipamiento. 5: Conecte toda la instalación al vehículo con la conexión principal en último lugar. 6: Configuración del software de la interfaz según las instrucciones del texto del artículo y del manual. 7: Configure la HU de reequipamiento según las instrucciones de funcionamiento del dispositivo de reequipamiento: control remoto del volante/cámara/kit manos libres/alimentación fantasma de antena y otros. 8: Prueba de funcionamiento del mando a distancia del volante y del vehículo Cambios en la configuración de la interfaz y del cable de conexión de la HU: 1: Cambiar la configuración sin tensión 2: Reconexión, consulte los puntos 5 a 8 anteriores En caso de mal funcionamiento de la interfaz o del vehículo: 1: Reinstale la HU OEM 2: Ponga en funcionamiento la HU OEM 3: Establezca el apagado del bus CAN 4: Compruebe la configuración del hardware de la interfaz 5: Reconexión después del apagado del bus CAN, consulte los puntos 5 y 6 anteriores Las conexiones adicionales, los cambios de conexión, las conexiones alternativas, las conexiones de cables sueltos o las extensiones de conexión de cables sueltos que se indican en el texto informativo o en el manual son solo orientativas y solo sirven para informar a un instalador especializado capacitado.
