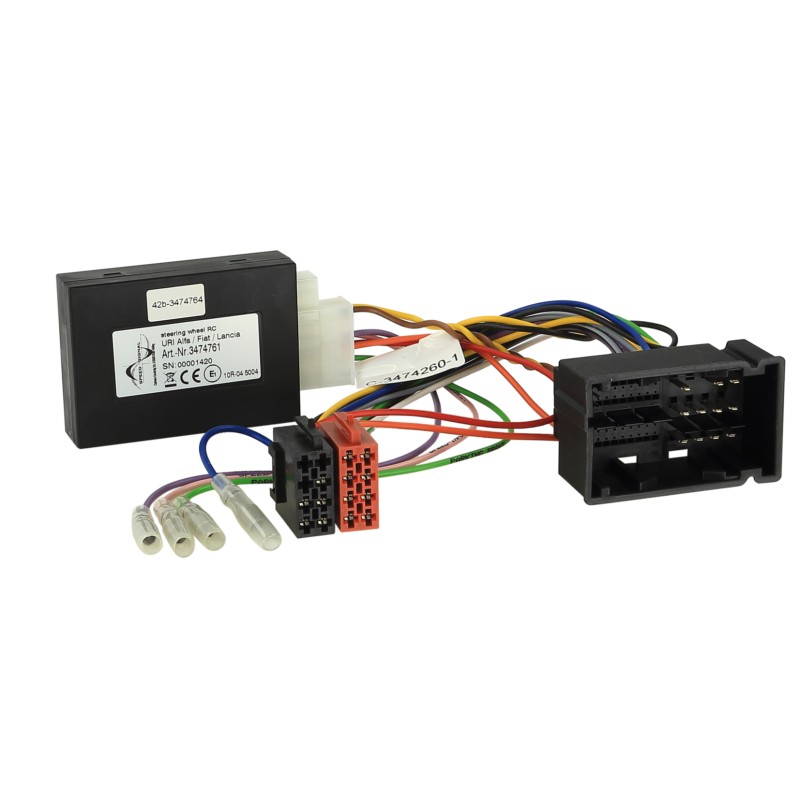

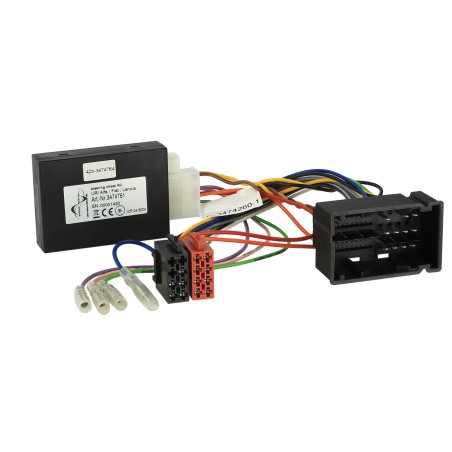

INTERFACE MANDOS EN VOLANTE 52 PINES FIAT,ALFA

Nota: Puede transportar Conector: Fiat de 52 pines. Vehículos Alfa Romeo con pantalla táctil OEM HU vehículos Citroen/Fiat/Opel/Peugeot con Continental VP1 / VP2 OEM HU vehículos Citroen/Fiat/Opel/Peugeot con Daiichi OEM HU* Configuración del vehículo no compatible. Se admiten configuraciones de fecha/hora (consulte el manual) Verifique los interruptores DIP SWC para actualizar HU (consulte el manual) Verifique los interruptores DIP para el equipo del vehículo (consulte el manual) Vehículos con cámara de visión trasera OEM Conector OEM: Adaptador camara retrovisora OEM camara 52Pin Fiat > articulo: 771000-2000 Red: Pin 31 Vídeo+ blanco: Pin 32 Vídeo - negro: Pin 33 escudo Aplicación del vehículo: Alfa Romeo Alfa Romeo Giulietta (940) 10/2013 - 04/2016 Alfa Romeo Giulietta (940) 04/2016 - 12/2021 Alfa Romeo Mito (955) 05/2010 - 08/2016 Alfa Romeo Mito (955) 08/2016 - 08/2018 Citroën Citroën Puente (250) 05/2014 - 2023 Citroën Relé (250) 05/2014 - 2023 Fíat Fiat Ducato (ZFA 250) 05/2014 - 11/2021 opel Opel Movano Cargo C (Y) 10/2021 - 2023 peugeot Peugeot Boxer (Y) 05/2014 - 2023 Se proporcionan las siguientes señales: Los vehículos reimportados o con software diferente pueden tener funciones incompatibles. Pinza de encendido +12V 15 Pinza de iluminación +12V 58 señal de marcha atrás señal de pulso de velocidad capacidad de carga salidas totales: 200 mA máx. capacidad de carga salida individual: 180 mA máx. Requisito de corriente superior a 180 mA: 1 resistencia de bobina de relé 75 Ohm mín. Resistencia de bobina de 2 relés 150 Ohm mín. SWC configuración de fecha/hora compatible *vehículos con cables negros del mazo de cables Daiichi OEM HU > Desmontar el mazo de cables del adaptador ranura de radio del lado del conductor *vehículos con cables de color OEM Daiichi HU de cableado directo no compatibles > contacta con el soporte **Retención de configuración del vehículo Citroen/Fiat/Opel/Peugeot: Infoadaptador Citroen/Fiat/Opel/Peugeot 52Pin Fiat VP1/VP2 > Artículo: 43uft01 Solicitud de HU: Cable de señal de velocidad SWC > Blaupunkt 2010>/Pioneer/Sony 4 Pin: 42c-3474101 Cable de señal de velocidad SWC > JVC/Kenwood/XZent/Zenec 1 cable 4 pines: 42c-3474104 Cable de señal de velocidad SWC > Conector Alpine/Clarion/JVC de 3,5 mm de 4 pines: 42c-3474105 Cable de señal de velocidad SWC > Blaupunkt 2010>/China HU cable 4 pines: 42c-3474124 Instrucciones generales de instalación: Verificación: 1: Verifique todas las funciones operativas y las funciones de configuración del vehículo del OEM HU. 2: Desconectar el OEM HU libre de voltaje. 3: Verifique que todas las conexiones de la interfaz sean correctas en un lugar libre de voltaje. Secuencia de conexión y conexión: 1: Verifique los ajustes y la configuración del hardware de la interfaz libre de voltaje. 2: Comprobar la configuración del cable de conexión radio libre de tensión. 3: Conecte el cable de conexión de radio según las instrucciones de funcionamiento del HU modernizado. 4: Conecte todas las demás conexiones de acuerdo con las instrucciones de funcionamiento del HU de actualización. 5: Conectar toda la instalación al vehículo con la conexión principal en último lugar. 6: Configuración del software de la interfaz según las instrucciones del texto del artículo y del manual. 7: Configure el dispositivo de actualización de acuerdo con las instrucciones de funcionamiento del control remoto del volante/cámara/FSE/alimentación fantasma de antena del dispositivo de actualización y otros. 8: Prueba de funcionamiento del mando a distancia del volante y del vehículo Cambios en la configuración de la interfaz y del cable de conexión radio: 1: Cambiar configuración sin tensión 2: Reconexión ver arriba 5 a 8 En caso de mal funcionamiento de la interfaz o del vehículo: 1: reinstale el HU OEM 2: Operar el HU OEM 3: Establecer el bus CAN apagado 4: Verifique la configuración del hardware de la interfaz 5: Reconexión después del apagado del bus CAN, ver arriba 5 y 6 Más conexiones, cambios de conexión, conexiones alternativas, conexiones de cables sueltos o extensiones de conexión de cables sueltos especificadas en el texto informativo o en el manual son solo para fines orientativos y para información del instalador especializado capacitado. Más conexiones, cambios en la configuración de cables del mazo de cables o uso de conexiones alternativas o extensiones de conexión: 1: Las conexiones y cambios deben ser realizados exclusivamente por un instalador especializado y formado. 2: Las conexiones y modificaciones deben verificarse antes de realizar la conexión para verificar las aprobaciones del fabricante o las condiciones de garantía del fabricante que puedan verse afectadas por las modificaciones. 3: Se debe verificar el funcionamiento y la corrección de las conexiones y modificaciones midiéndolas y comparándolas con el diagrama de asignación de cables del vehículo antes de la conexión. 4: Las conexiones y modificaciones se realizan bajo la responsabilidad del usuario sin garantía de funcionamiento. 5: Las conexiones y modificaciones se realizan bajo la responsabilidad del usuario sin ninguna garantía de daño al vehículo, al dispositivo de actualización o a la interfaz. 6: Las modificaciones al mazo de cables preensamblado pueden invalidar la garantía del producto.
