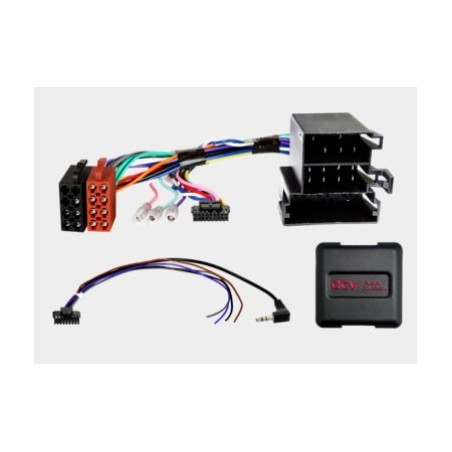

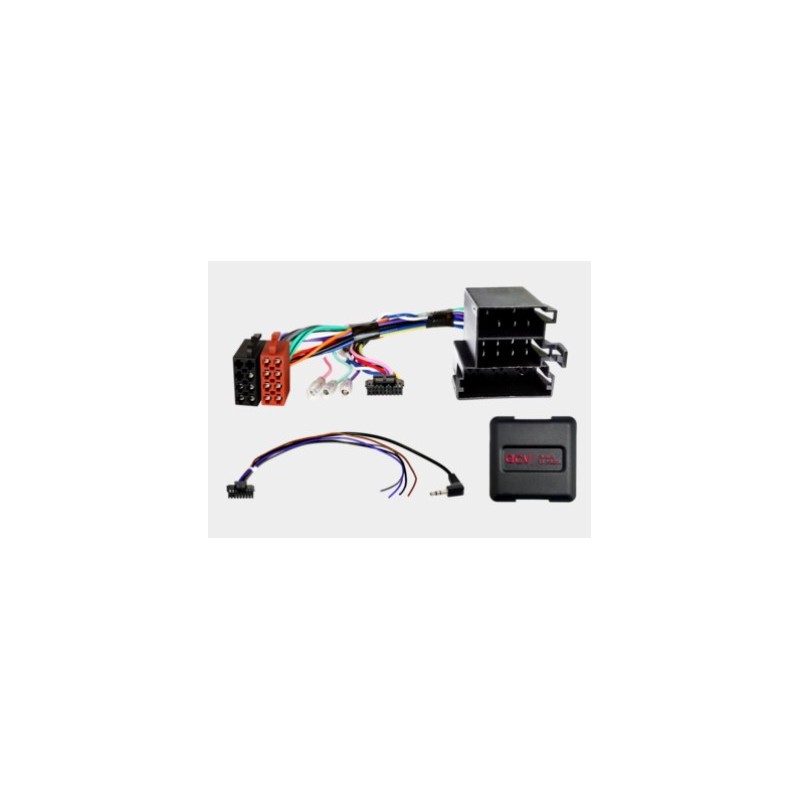

INTERFACE MANSDOS VOLANTE MERCEDES CLACE C 00-04

INTERFACE MANDOS VOLANTE MERCEDES Bus CAN Conector: ISO / ISO de 10 pines Conector: SWC OEM > Jack de 3,5 mm / cable suelto Vehículos con Audio 10/Audio 30 OEM HU Vehículos con Comand 2.0 OEM Sat Nav Bus CAN en conector AMP de 18 pines: Pin 8 marrón CAN bajo Pin 9 rojo-marrón CAN alto No es Robert Bosch CAN Configuración de los interruptores DIP del fabricante del dispositivo de actualización (consultar el manual) Se proporcionan las siguientes señales: Los vehículos reimportados o con software diferente pueden presentar incompatibilidad funcional. Rojo: Pinza de encendido +12 V 15 Naranja: Pinza de iluminación +12 V 58 Morado/blanco: Señal de marcha atrás +12 V Rosa: Señal de impulso de velocidad Verde: Señal de freno de estacionamiento GND Salidas de capacidad de carga: 250 mA máx. Requisito de corriente superior a 250 mA: Resistencia de la bobina del relé 1: 75 ohmios mín. Resistencia de la bobina del relé 2: 150 ohmios mín. SWC Mercedes C-class (W203) 03/2000 - 04/2004
