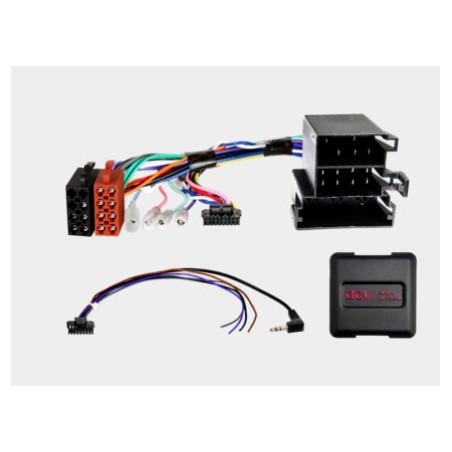

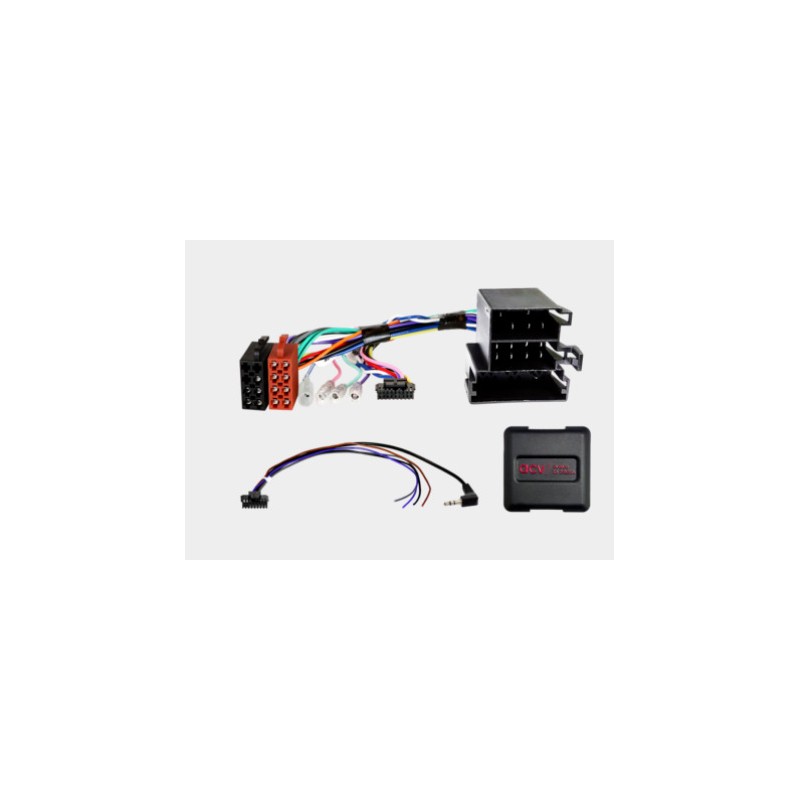

INTERFACE MANDOS EN VOLANTE ALFA ROMEO-FIAT-LANCIA

Nota: Bus CAN Conector: ISO / Mini ISO Conector: SWC OEM > Jack de 3,5 mm / cable suelto Vehículos con conector de alimentación ISO para bus CAN Vehículos con módulo Blue&Me > debe permanecer instalado Vehículos con/sin sistema amplificado OEM Azul/blanco: Control remoto del sistema amplificado de +12 V* Configuración de los interruptores DIP del fabricante del dispositivo de reequipamiento (consultar el manual) Aplicación del vehículo: Alfa Romeo Alfa Romeo 159 (939) 09/2005 - 11/2011 Alfa Romeo Brera (939) 01/2006 - 10/2010 Alfa Romeo Spider (939) 01/2007 - 10/2010 Fiat Fiat Stilo (ZAF 192) 02/2003 - 01/2008** Lancia Lancia Delta (ZAL 844) 09/2008 - 04/2014 Lancia Musa (ZAL 350) 11/2004 - 12/2010 Lancia Ypsilon (UAL 843) 10/2006 - 08/2010 Se proporcionan las siguientes señales: Los vehículos reimportados o con software diferente pueden presentar incompatibilidades en sus funciones. Rojo: Pinza de encendido +12 V 15 Naranja: Pinza de iluminación +12 V 58 Morado/blanco: Señal de marcha atrás +12 V Rosa: Señal de impulso de velocidad Verde: Señal de freno de estacionamiento GND Salidas de capacidad de carga: 250 mA máx. Requisito de corriente superior a 250 mA: Resistencia de la bobina del relé 1: mín. 75 ohmios Resistencia de la bobina del relé 2: mín. 150 ohmios SWC *Adaptador de sistema activo Alfa Romeo/Lancia ISO>ISO > artículo: 13-1001-50 *Adaptador de sistema activo para diferentes vehículos ISO>ISO > artículo: 13-1190-50 **Vehículos sin Visteon OEM HU
